自吸泵的智能保護

對自吸泵的保護應用中，應注意兩點：預設定一個自吸延遲時間，以保證對自吸泵的干運行、低于ZUI小流量下運行的自吸泵保護邏輯激活之前自吸泵有足夠的時間完成自吸灌泵：預設定一個自吸延遲時間的應用邏輯以甄別泵自吸灌泵的狀態和在干運行或低于ZUI小流量下運行

變頻泵的保護與定速泵的保護不同。

對固定轉速泵的保護比較簡單，只要檢測自吸泵的ZUI小功率（電流）和ZUI大功率（電流）就可以防止自吸泵運行到ZUI小流量或ZUI大流量。

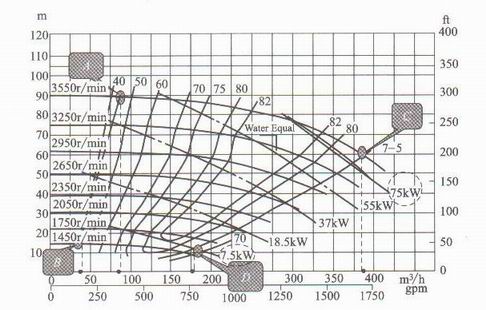

在變轉速下泵的ZUI小流量限制是有眾多不同速度下的自吸泵的性能曲線上左側的ZUI小流量限制點所形成的一條ZUI小流量限制線（由A、B 兩點連成的線），如圖1所示。在變轉速下泵的ZUI大流量限制是由眾多不同轉速下的自吸泵性能曲線上ZUI右端的限制點所形成的一條限制線（如由C 、D兩點連成的線）。

許多通用變頻具備了低負載、高負載（功率或電流）監測的功能，即當監測到底于（或高于）某一負載值（功率或電流）時實施報警。這可以保護電機，但對于調速離心泵的ZUI小流量和ZUI大流量的保護是不適用的，因?yàn)樗鼪]有考慮到離心泵轉速的變化與離心泵負載（功率或電流）的關系，如圖1所示。
